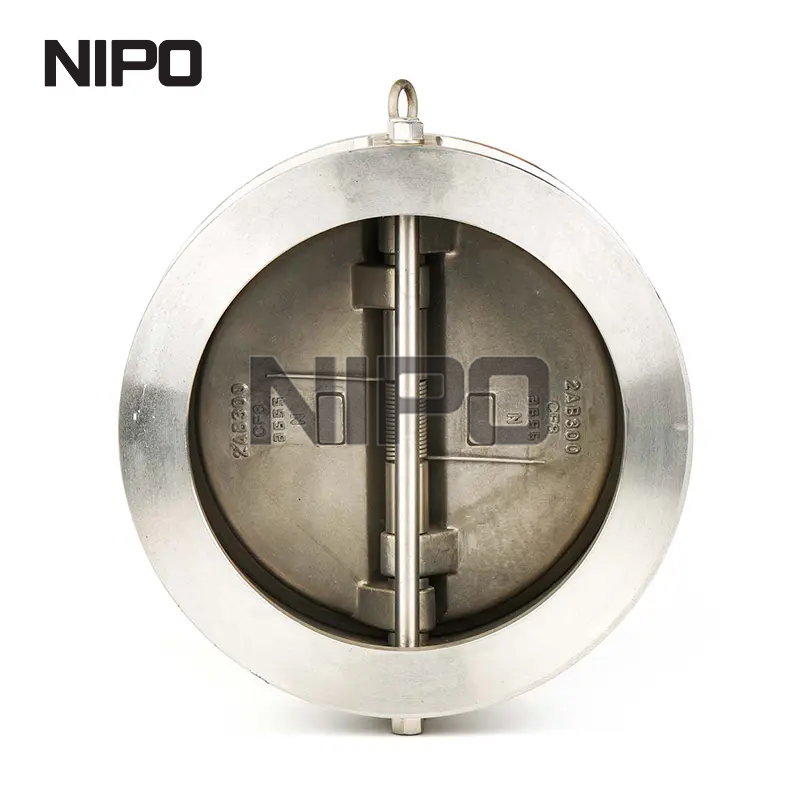

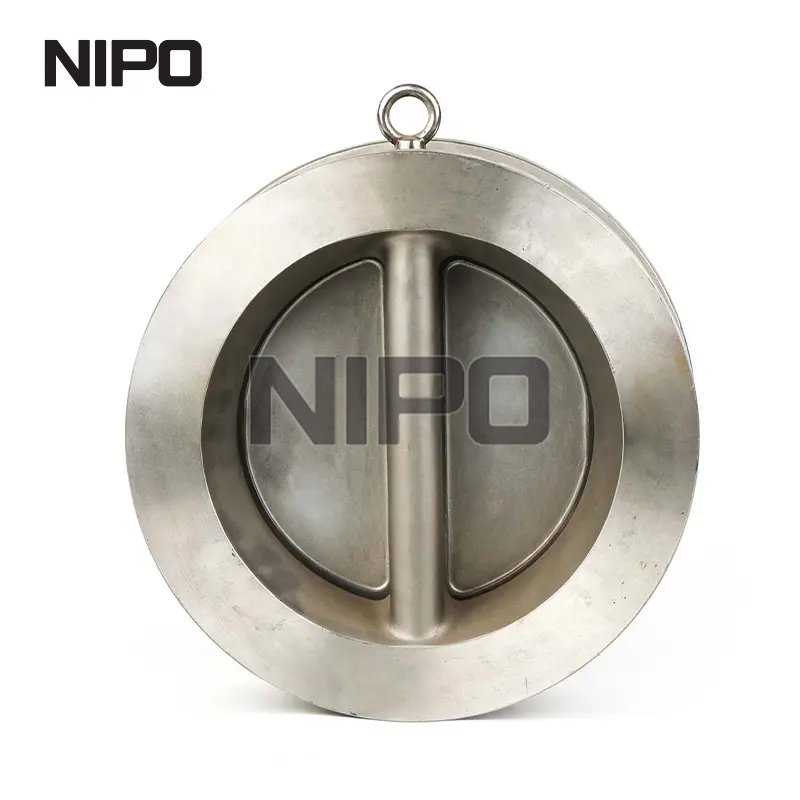

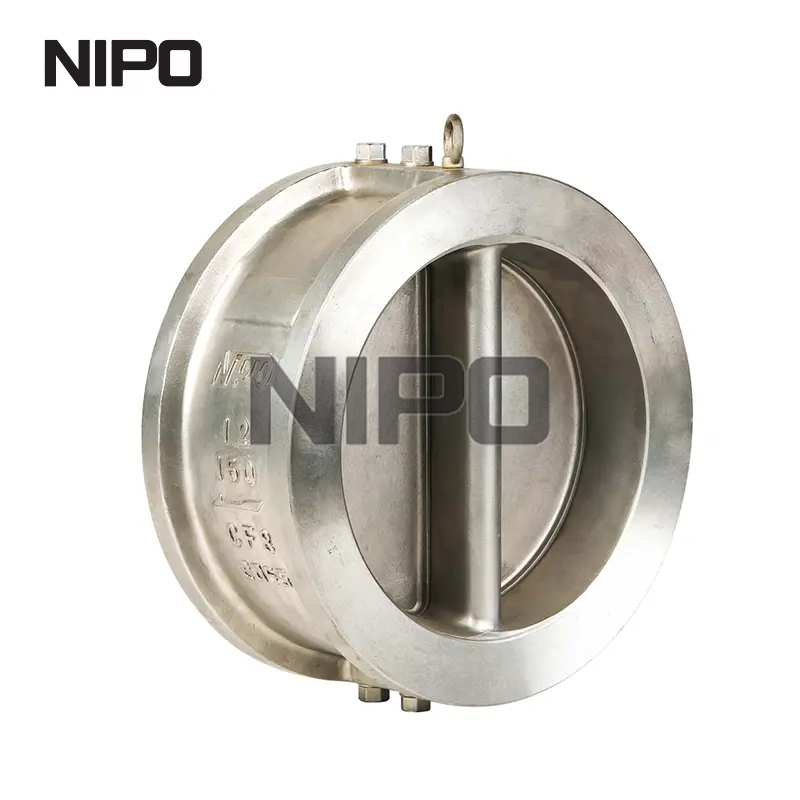

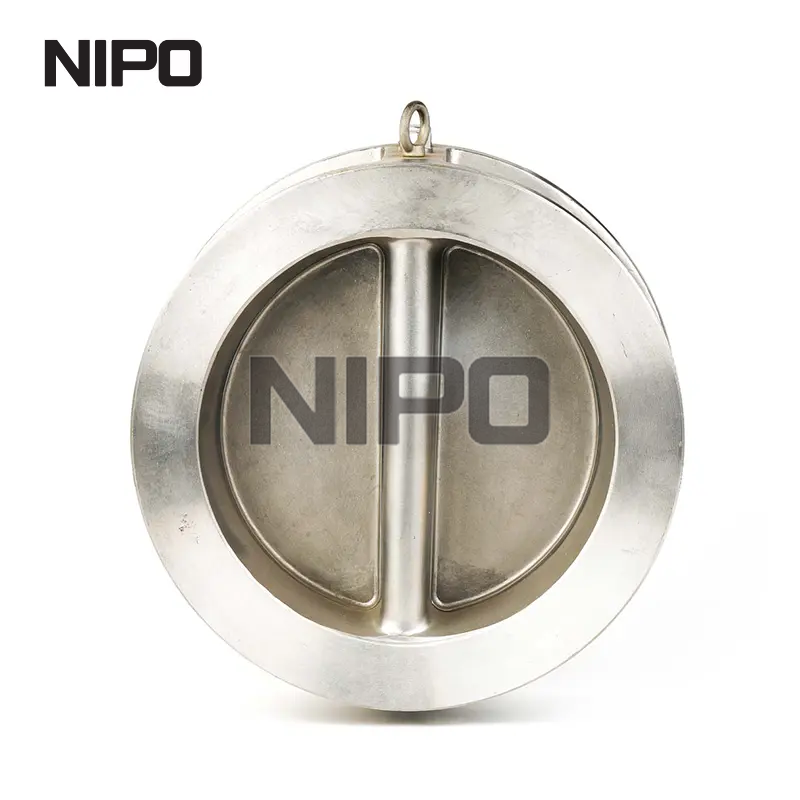

对夹式双瓣旋启式止回阀

状态:
数量:

浙江耐邦阀门有限公司。是一家集研发、生产、销售于一体的对夹式止回阀专业制造商。公司设备精良,拥有机床及数控加工设备100余台。现有员工180余人,其中技术人员26人,管理人员20人。我们拥有雄厚的产品设计和制造经验以及完善的质量控制和售后服务体系。

南邦本着依靠市场、质量管理、创新的经营理念,引进先进的阀门制造技术。严格按照GB、ANSI/APl、DIN、NF、BS、JlS等标准设计制造,产品主要涵盖对夹单瓣升降旋启式止回阀和对夹双瓣旋启式止回阀(H77、H76、H74、H72、H71、H46、H44),公称通径1/2'~60'(DN15~1500mm),公称压力1/2'~60'(DN15~1500mm) 150LB~2500LB(1.0MPa~25.0MPa),主要材质有碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、INCONELSS304、SS304L、SS316、$S316L、铬钼钢、蒙乃尔合金(400/500)20#合金、哈氏合金、广泛应用于石油天然气、电力、钢铁、化工、冶金、造纸、供热、军工、船舶等重工业领域,产品以其良好的稳定性、可靠性、可靠性和优质的服务赢得了欧美及东南亚客户的认可。

秉承“至诚、勤奋、专业”的市场准则。南邦将在共同发展、互惠互利的基础上,继续为广大合作朋友提供优良的产品和周到的服务。欢迎您莅临洽谈、合作,共创辉煌。

浙江耐邦阀门有限公司是一家集研发、生产、销售于一体的对夹式止回阀专业生产厂家。公司设备精良,拥有机床及数控加工设备100多台。现有员工180余人,其中技术人员26人,管理人员20人。我们拥有雄厚的产品设计和制造经验以及完善的质量控制和售后服务体系。


南邦本着依靠市场、质量管理、创新的经营理念,引进先进的阀门制造技术。严格按照GB、ANSI/APl、DIN、NF、BS、JlS等标准设计制造,产品主要涵盖对夹单瓣升降旋启式止回阀和对夹双瓣旋启式止回阀(H77、H76、H74、H72、H71、H46、H44),公称通径1/2'~60'(DN15~1500mm),公称压力1/2'~60'(DN15~1500mm) 150LB~2500LB(1.0MPa~25.0MPa),主要材质有碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、INCONELSS304、SS304L、SS316、$S316L、铬钼钢、蒙乃尔合金(400/500)20#合金、哈氏合金、广泛应用于石油天然气、电力、钢铁、化工、冶金、造纸、供热、军工、船舶等重工业领域,产品以其良好的稳定性、可靠性、可靠性和优质的服务赢得了欧美及东南亚客户的认可。


秉承“至诚、勤奋、专业”的市场准则。南邦公司将在共同发展、互惠互利的基础上,继续为广大合作朋友提供优良的产品和周到的服务。欢迎您莅临洽谈、合作,共创辉煌。


1




对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa的各种管道。 Class150.2500,公称通径DN15~1200mm,NPS1/2-48,工作温度- 196~540℃,用于介质倒流防护。不同材质的选择可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质、尿素等介质。


1、设计制造:APl594、API6D、JB/T8937:

2、面对面及端面与端面:AP1594.API6D、DIN3202.JB/T8937。

3、压力-温度等级ASME B16.34、DIN2401.GB/T12224;

4、检验试验:APl598、GB/T26480;

5.管法兰:JB/T74-90、GB/T9113、HG20592-20635、SH3406、ASMEB16.5、DIN2543-2548、GB/T13402、AP1605、ASME B16.47。


1、结构长度短,仅为传统法兰止回阀的1/4~1/8;

2、体积小、重量轻,仅为传统法兰止回阀的1/4~1/20,

3、阀瓣关闭快,水锤压力低;

4.适用于垂直或水平管道且易于安装,

5、流道光滑,流体阻力小;

6、动作灵活,密封性能好:

7、阀门行程窄,关闭冲击小;

8、一体化结构,简洁紧凑,造型美观;

9、使用寿命长,可靠性好。

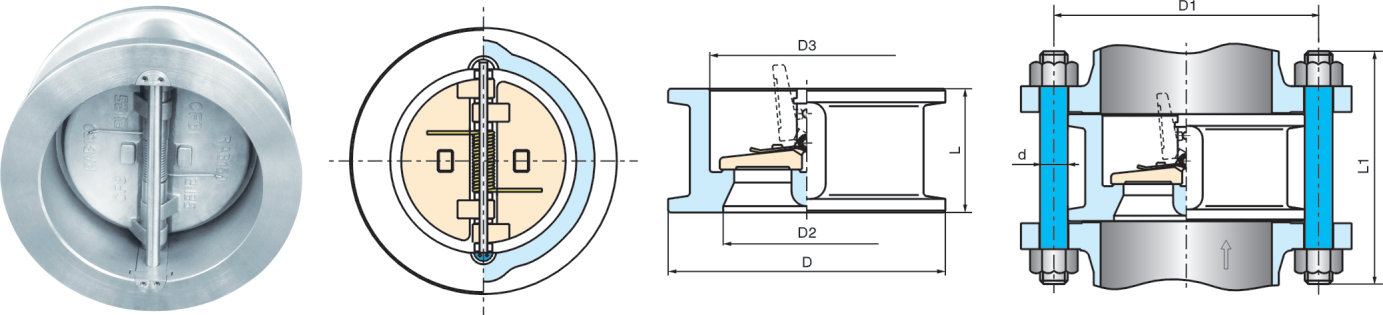

结构

H76型对夹式双瓣旋启式止回阀

H44 法兰旋启式止回阀 univalve

水锤压力

小圆盘行程短,弹簧辅助闭合,

快速关闭阀门

阀门行程大,需要较长的关闭时间


H76型H44型水锤压力仅为1/2至1/5

尺寸和重量

结构长度极短、体积小、质量轻

给安装、搬运提供了极大的方便。阀门的储存和管道布置,可以大大减少材料,降低施工成本。

结构长度长、体积笨大、重量重

H76型结构长度仅为H44型的1/4~1/6,H76型重量仅为H44型的1/4~1/10

流体阻力

小,流体阻力系数£为2.6~0.7,随着阀门口径的增大,流体阻力系数减小

流阻系数E低,为1.3.3,但在低压条件下,阀瓣不能完全打开,流体阻力大。随着阀门尺寸的增大,阻力也会增加。

安装

可水平或垂直安装,重量轻。不必为阀门设置轴承

可水平安装或垂直安装,重量较重的大口径阀门,需设置轴承

开启压力

小阀门在小罐压力下完全打开

较大阀门可在压力下完全打开

可靠性

阀体采用一体式结构,简单紧凑,关闭冲击小,水锤压力小,使用寿命长,可靠性好

阀门关闭时水锤压力的巨大冲击容易损坏阀门
